特點及用途
產品概述

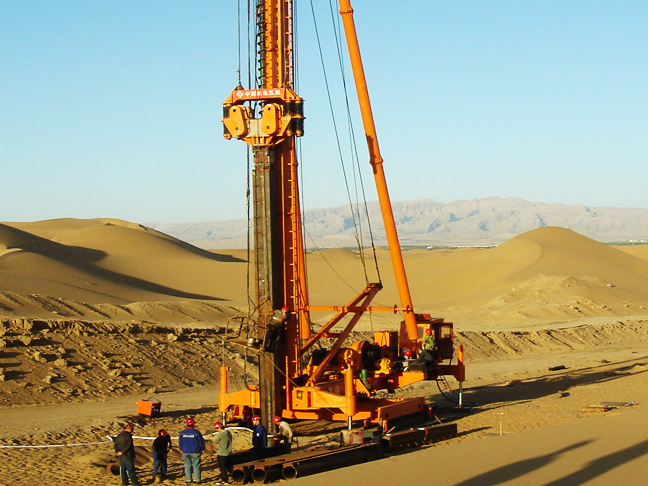

ZJB系列步履式振動沉管灌注樁機由液壓步履式多功能樁架和振動錘兩個部分組成。樁架采用液壓步履式行走機構，自動化程度高、可進行正反180度回轉，底部設有四條液壓支腿油缸及兩條行走油缸以輔助行走及回轉，同時增加施工時的整機穩定性。利用振動錘產生的激振力及沉樁部件自重對樁管施加壓力沉樁施工，與一般鉆孔灌注樁比，沉管灌注樁避免了一般鉆孔灌注樁樁尖浮土造成的樁身下沉，持力不足的問題，同時也有效改善了樁身表面浮漿現象。
產品用途
適用于沉管灌注樁、碎石樁、軟基處理等各種基礎工程，廣泛應用于城建、能源、交通等中高層及橋梁基礎施工。技術參數
行走方式
步履式
回轉角度
±180°
鉆孔直徑
Φ273mm-Φ1000mm
鉆孔深度
≤35M
匹配振動錘規格
DZ-200以下
許用拔樁力
750KN
行走步長
2.5M
底盤回轉速度
0.3r/min
主卷?yè)P(yáng)機牽引力
100KN
副卷?yè)P(yáng)機牽引力
30KN
外形尺寸
14M×6.5M×42M
質量(不含振動錘、沉管)
78000KG
